如何画一条等宽的曲带

我有一个设计师朋友。某天他问我，“如果有一条曲线，怎么把它变成一条有宽度而且处处等宽的形状？”

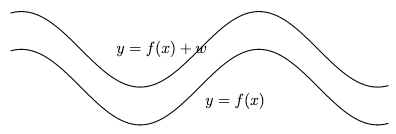

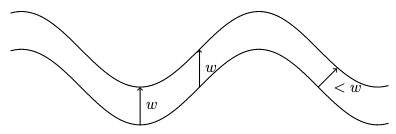

我随手把它向上平移了 $w$ 单位：

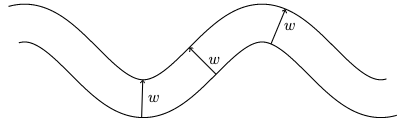

他说，你这没用。我说我这有用。他掏出尺子一量，告诉我这样的带子并不是处处等宽：只有在顶点处宽度才是 $w$ ，其他地方都小于 $w$ 。

这是因为带子的宽度是按法向而不是竖直方向计算的。如果从一个点作它的法线、切线、和竖直方向的线，那么会形成一个矩形的两边和对角线，而矩形中，对角线比边要长。因此，简单把每个点都向同一个方向移动不能解决问题。

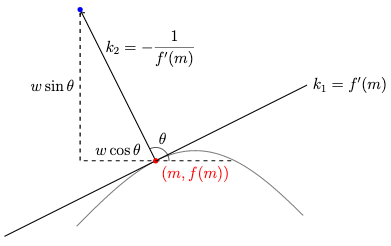

我说，看来是我大意了。不过不用慌，我们可以按点来考虑，每个点的移动方向都和它的位置有关。因此，从曲线上选一点 $\color{red}{\text{A}(m,f(m))}$ ，过它作曲线的切线和法线，确定它的像 $\color{blue}{\text{A'}}$ 。

然后，由于切线斜率 $k_1=f'(m)$ ，而法线斜率是它的负倒数 $k_2=-\frac{1}{f'(m)}$ 。这样就不难算出两条虚线段的长。

\begin{aligned} \cos\theta&=\pm\sqrt{\frac{1}{1+\tan^2\theta}}=\pm\frac{f'(m)}{\sqrt{1+f'(m)^2}},\\\sin\theta&=\tan\theta\cos\theta=\mp\frac{1}{\sqrt{1+f'(m)^2}} \end{aligned}

因为做了开方操作，产生了 ± 号——这个 ± 号是合理的，因为我们没有确定过曲线的移动方向。比如图中的情况，就是 $cos$ 取负号， $sin$ 取正号；而如果朝反方向移动，两个符号就要反过来。

得到两条线段长后，就不难得到 $\color{blue}{\text{A'}}$ 的坐标了。

\begin{aligned} \color{red}{(m,f(m))}\mapsto\color{blue}{\left(m\pm w\frac{f'(m)}{\sqrt{1+f'(m)^2}},f(m)\mp w\frac{1}{\sqrt{1+f'(m)^2}}\right)} \end{aligned}

这个坐标看起来很像回事。只要在曲线上多采一点坐标，就可以用 Python 画一条曲线出来。为了检验公式的正确性，我选择了 $y=x^2$ ，将这条曲线向外平移 1 个单位。

import numpy as np
import matplotlib.pyplot as plt
w = 1
x = np.linspace(-5,5,1001)
y = x ** 2
d = 2 * x
nx = x + w * d / np.sqrt(1 + d ** 2)
ny = y - w / np.sqrt(1 + d ** 2)

plt.figure(figsize=(6, 6))
plt.xlim([-15, 15])
plt.ylim([-4, 26])
plt.plot(x, y)
plt.plot(nx, ny)
plt.show()

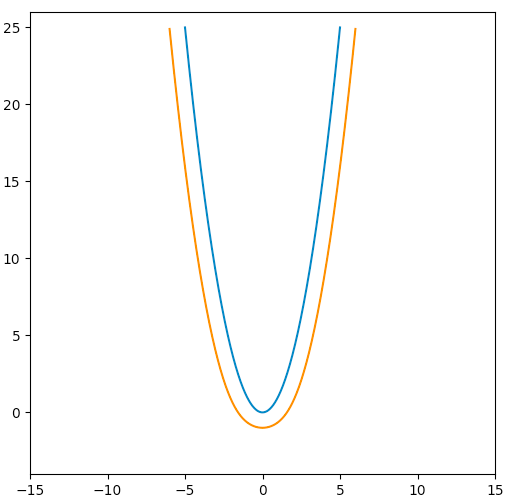

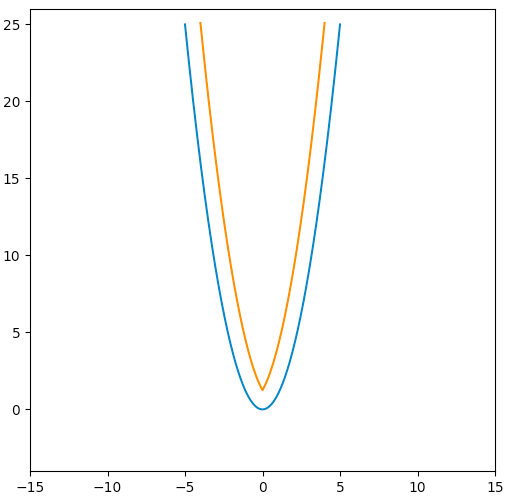

结果看起来很令人信服。如果认真分析这条曲线，就知道它已经不是二次函数了。在靠近顶点的地方，它的形状会无限接近一个圆弧。因此，这样的变换并不是相似的，但它具有保圆性和保线性（可以证明）。

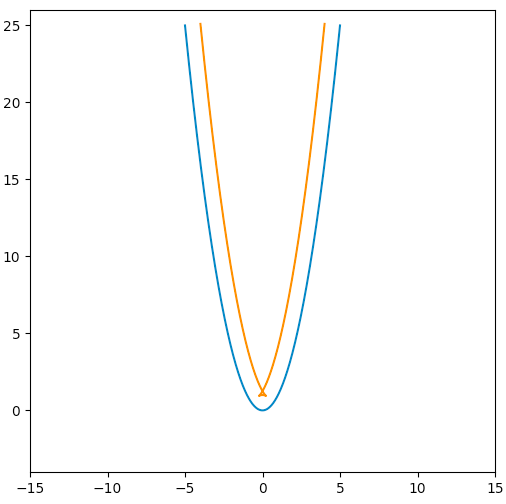

我问朋友，这样满意了吗？他拿过程序，把 $w$ 改成了-1，想让它朝反方向移动。结果输出了这样的图形：

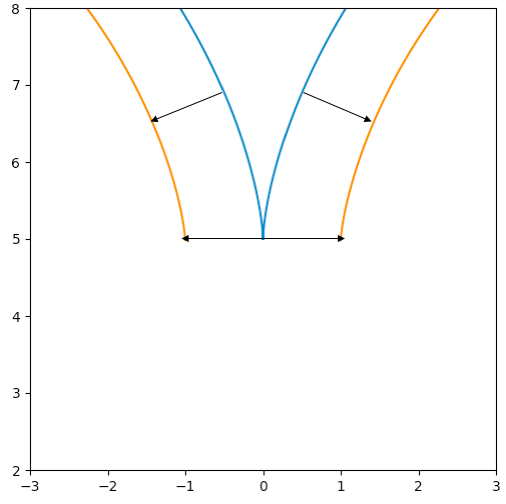

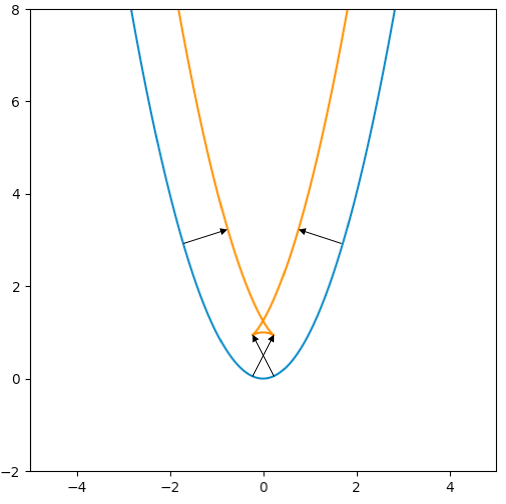

他说，没有人能接受下面的那个“扭结”。我说，这其实是因为数学模型还不完整。稍微分析一下每个点的移动过程，就知道有些点“越界了”。

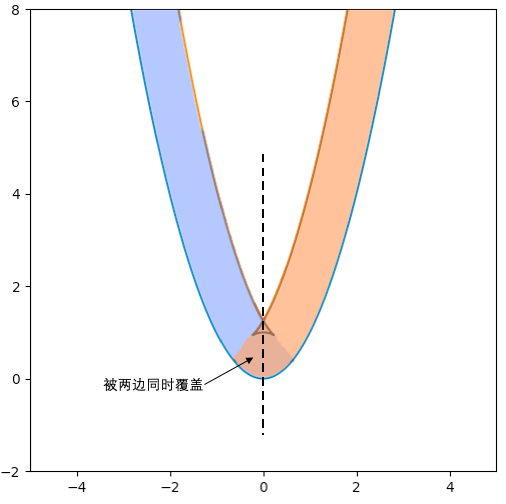

他问，那这怎么解决呢？我告诉他，这些点其实在平移后，像并不应该存在——这个变换过程不是信息对称的，顶点附近的点的信息丢失了。更具体地说，如果一个点在顶点左边，而它的像在顶点右边，那这个点就被从另一边移过来的点“盖住了”，反之亦然。

因此，我给程序打了个补丁，增加了一层过滤器过滤掉这些消失的点。

import numpy as np
import matplotlib.pyplot as plt

w = -1
x = np.linspace(-5,5,1001)
y = x ** 2
d = 2 * x
nx = x + w * d / np.sqrt(1 + d ** 2)
ny = y - w / np.sqrt(1 + d ** 2)
kept = ((x < 0) & (nx < 0)) | ((x > 0) & (nx > 0))

plt.figure(figsize=(6, 6))
plt.xlim([-15, 15])
plt.ylim([-4, 26])
plt.plot(x, y)
plt.plot(nx[kept], ny[kept])
plt.show()

这样输出的结果，满意了吗？我问他。他说，可以。

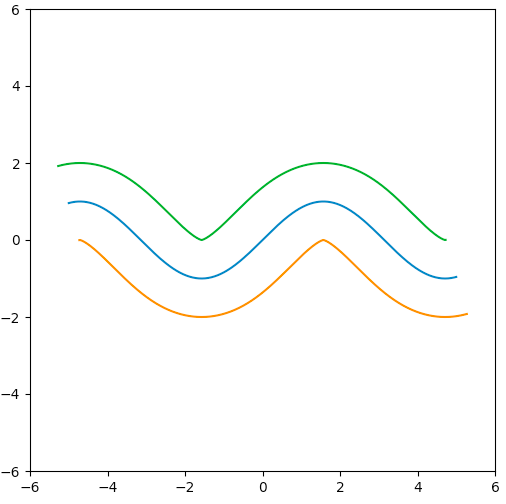

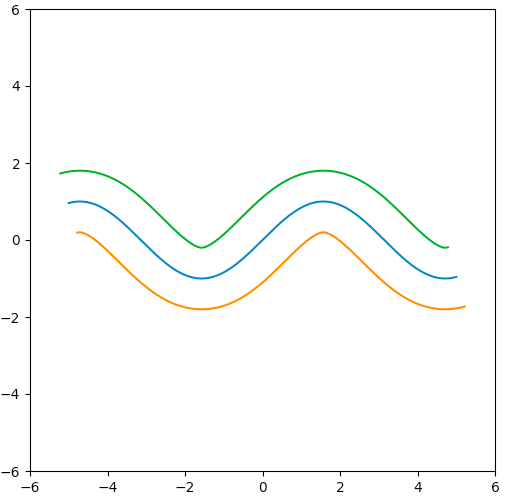

下一步，就是画出 $f(x)=\sin x$ 。由于我们知道曲线向一个方向移动后，和原曲线并不是相似的，因此为了使图形整体有对称性，我们可以把它向两个方向都移动 $w/2$ 个单位。于是我改了一下参数，调整了过滤器的表达式，就得到了这样的曲线。

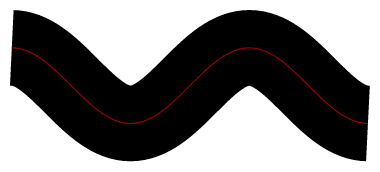

事实上，许多矢量绘图软件得到的效果就是这样的，比如 TeX 中的 TikZ，如果把线粗设成 2cm，画出的就是这样的曲线：

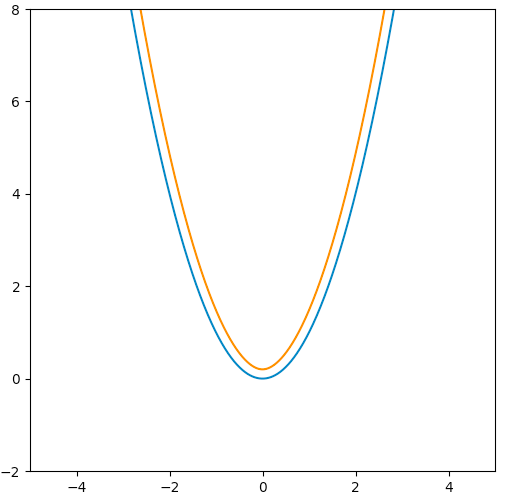

但他仔细看了看，觉得拐点太尖了，显得不自然。只要控制好宽度，应该不会得到那样的尖角。问题是，多大的移动距离会产生尖角？就拿 $y=x^2$ 来说，当 $w$ 不大时，它向内缩也不会产生尖角。比如 $w=0.2$ ：

那么临界情况是什么？事实上，尖角正是来自于“消失的点”：如果两条从左右分别移动而来的曲线交汇了，那么就会出现尖角，因此还是要从点消失的条件出发。在抛物线的例子里，如果一个点坐标为 $(m,m^2)$ ，而它的像的横坐标 > 0，那么它消失了。代入变换公式：

\begin{aligned} m-w\frac{2m}{\sqrt{1+4m^2}}&>0\\ w\frac{2}{\sqrt{1+4m^2}}&>1\\ w^2-\frac{1}{4}&>m^2 \end{aligned}

使它无解的条件是 $w<0.5$ 。因此只要移动距离小于 $0.5$ ，就不会有消失的点。一般地说，如果 $f'(k)=0$ ，那么找一点 $(m,f(m)),m < k$ ，假设它在变换后消失了，代入变换公式：

\begin{aligned} m-w\frac{f'(m)}{\sqrt{1+f'(m)^2}}&>k\\ \text{i. } f'(x)>0: \frac{m-k}{f'(m)}&>\frac{w}{\sqrt{1+f'(m)^2}}\\ \text{ii. } f'(x)<0: \frac{m-k}{f'(m)}&<\frac{w}{\sqrt{1+f'(m)^2}}\\ \end{aligned}

注意到，情况 i 的大于号左边为负，右边为正，因此肯定无解。这对应的是“凸曲线向外移”的情况。而我们要做的就是找到情况 ii 中使得 $m$ 无解的 $w$ 取值范围。如果把 ii 的不等式整理成一个函数 $g(m)$ 平移 $w$ 个单位的表达式：

\begin{aligned} \frac{\sqrt{1+f'(m)^2}}{f'(m)}(m-k)-w<0 \end{aligned}

就不难理解，要求的是 $w$ 的范围，使得在 $m=k$ 附近， $g(m)-w$ 恒为正。那么把 $g(m)$ 求个导，找它的最小值点。

\begin{aligned} g'(m)=\frac{\sqrt{f'(m)^2+1}}{f'(m)}-\frac{f''(m)(m-k)}{f'(m)^2\sqrt{f'(m)^2+1}}&=0\\ f'(m)^3+f'(m)-f''(m)(m-k)&=0 \end{aligned}

经过一堆不太严谨的操作，我们发现，它的解正是 $m=k$ ：也就是，随着 $w$ 的增加，第一个消失的点不是别的点，正是顶点——这在多试验几种形状之后，也可以观察到。那么，只要求出在 $m=k$ 处的 $g(m)$ 的值，就知道 $w$ 的最大值。但此时， $\frac{m-k}{f'(m)}$ 是一个 0/0 型的极限，因此掏出洛必达法则。

\begin{aligned} \lim_{m\to k}\frac{m-k}{f'(m)}\sqrt{1+f'(m)^2}=\frac{1}{f''(k)}\sqrt{1+f'(k)^2}=\frac{1}{f''(k)} \end{aligned}

这便是 $w$ 的最大值。

如果你对曲率了解的话，你会知道，我们推导出的正是函数在 $x=k$ 这一点的密切圆半径：

\begin{aligned} r=\frac{\left(1+f'(k)^2\right)^{3/2}}{|f''(k)|} \end{aligned}

而由于 $f'(k)=0$ ，分子为 1，化简便得正文中的公式。 :::

如果代入 $k=0$ ，就可以算出 0.5，和前文推导一致。对于 $y=\sin x$ ，由于 $f$ 有周期性质，不妨设 $k=\frac{\pi}{2}$ 。

\begin{aligned} w_{\max}=\frac{1}{-\sin(\pi/2)}=-1 \end{aligned}

——这里算出了一个负数，因为实际上在 $x=\frac{\pi}{2}$ 的左侧， $f'(x)>0$ ，此时的移动方向和上面推导中假设的方向相反。无论如何，我们知道只要 sin 曲线的移动距离小于 1，就不会有尖角出现。之前给出的图中，平移距离为 1，刚好是临界情况。验算一下，当平移距离为 0.8 时：

此时曲线是平滑的。当然，这时已经觉得曲线“开始变尖”了。

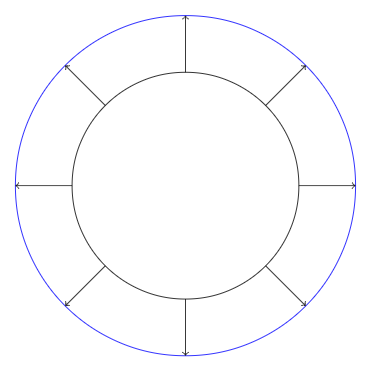

他点点头，表示理解了。突然，他想起什么似的，在纸上画了个圆：“你这里讲的方法只能解决函数 $y=f(x)$ 的等距移动，那么如果曲线不能用函数表示，就不能找到它的导数，又该怎么处理？”

我说，只要把导数换成隐函数的导数即可。

\begin{aligned} \color{red}{(m,n)}\mapsto\color{blue}{\left(m\pm w\frac{f'(m,n)}{\sqrt{1+f'(m,n)^2}},n\mp w\frac{1}{\sqrt{1+f'(m,n)^2}}\right)} \end{aligned}

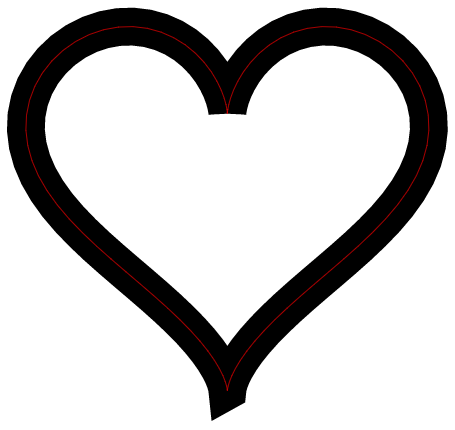

圆太无聊了，我们代一个心形曲线进去（参数形式便于编程）：

\begin{aligned} &\begin{cases}x=16\sin^3 t\\y=13\cos t-5\cos 2t-2\cos 3t-\cos 4t\end{cases}\\ &\frac{\mathrm{d}y}{\mathrm{d}x}=\frac{4\sin 4t+6\sin 3t+10\sin 2t-13\sin t}{48\sin^2 t\cos t} \end{aligned}

就能得到变换后的坐标。

import numpy as np
import matplotlib.pyplot as plt

t = np.linspace(0, 2 * np.pi, 1000)
x = 16 * (np.sin(t)**3)
y = 13 * np.cos(t) - 5 * np.cos(2*t) - 2 * np.cos(3*t) - np.cos(4*t)
d = (4 * np.sin(4*t) + 6 * np.sin(3*t) + 10 * np.sin(2*t) - 13 * np.sin(t)) / (48 * np.sin(t)**2 * np.cos(t))
w = 1
nx1 = x + w * d / np.sqrt(1 + d ** 2)
ny1 = y - w / np.sqrt(1 + d ** 2)
nx2 = x - w * d / np.sqrt(1 + d ** 2)
ny2 = y + w / np.sqrt(1 + d ** 2)
kept = ((x < 0) & (nx2 < 0)) | ((x > 0) & (nx2 > 0))

plt.figure(figsize=(6, 6))
plt.xlim([-20, 20])
plt.ylim([-20, 20])
plt.plot(x, y)
plt.plot(nx1[kept], ny1[kept])
plt.plot(nx2[kept], ny2[kept])
plt.show()

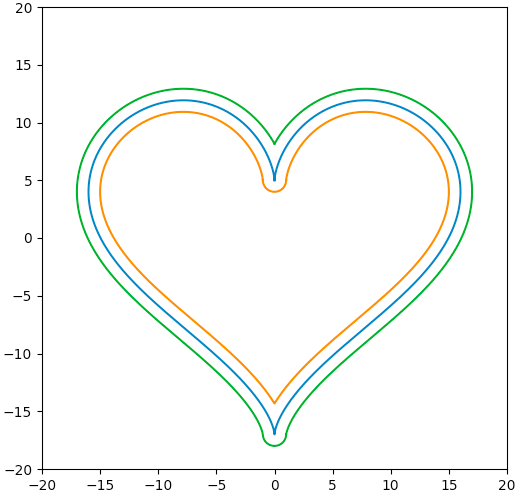

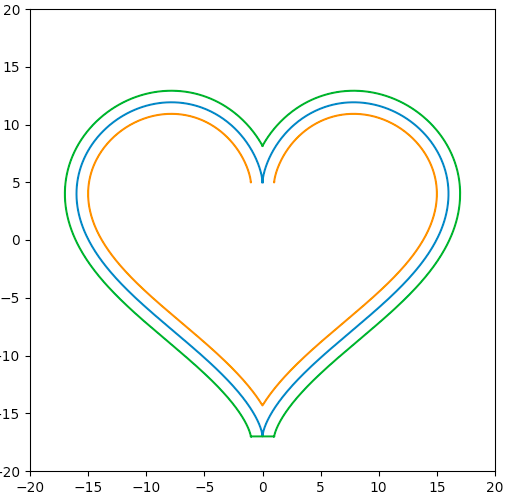

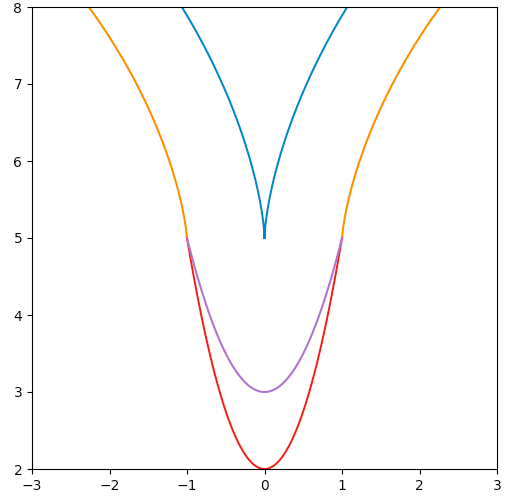

他说，这张图虽然总的感觉对了，但 (1) 两条曲线有上下交错；(2) 黄曲线在顶点处断了，没有形成和蓝曲线对应的尖角。

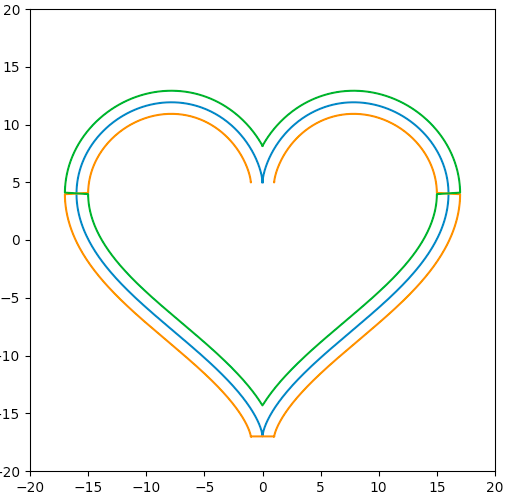

问题 (1) 是因为，当 $w=1$ 时，曲线上下两部分都“向下”移动，但上半部分“向内”移动，而下半部分“向外”移动，因此拼出了一条不连续的黄曲线； $w=-1$ 时，得到的绿曲线同理。解决方法，是我们把两组 $(nx,ny)$ 在 $t=\frac{\pi}{2}$ 和 $t=\frac{3\pi}{2}$ 的拐点处切分重组，变成一条外侧曲线和一条内侧曲线。

import numpy as np
import matplotlib.pyplot as plt

t = np.linspace(0, 2 * np.pi, 1000)
x = 16 * (np.sin(t)**3)
y = 13 * np.cos(t) - 5 * np.cos(2*t) - 2 * np.cos(3*t) - np.cos(4*t)
d = (4 * np.sin(4*t) + 6 * np.sin(3*t) + 10 * np.sin(2*t) - 13 * np.sin(t)) / (48 * np.sin(t)**2 * np.cos(t))
w = 1
nx1 = x + w * d / np.sqrt(1 + d ** 2)
ny1 = y - w / np.sqrt(1 + d ** 2)
nx2 = x - w * d / np.sqrt(1 + d ** 2)
ny2 = y + w / np.sqrt(1 + d ** 2)
kept = ((x < 0) & (nx2 < 0)) | ((x > 0) & (nx2 > 0))
nx1_recombined = np.concatenate((nx1[t < np.pi / 2], nx2[kept & (np.pi / 2 < t) & (t < 3*np.pi / 2)], nx1[t > 3*np.pi / 2]))
ny1_recombined = np.concatenate((ny1[t < np.pi / 2], ny2[kept & (np.pi / 2 < t) & (t < 3*np.pi / 2)], ny1[t > 3*np.pi / 2]))
nx2_recombined = np.concatenate((nx2[kept & (t < np.pi / 2)], nx1[(np.pi / 2 < t) & (t < 3*np.pi / 2)], nx2[kept & (t > 3*np.pi / 2)]))
ny2_recombined = np.concatenate((ny2[kept & (t < np.pi / 2)], ny1[(np.pi / 2 < t) & (t < 3*np.pi / 2)], ny2[kept & (t > 3*np.pi / 2)]))

plt.figure(figsize=(6, 6))
plt.xlim([-20, 20])
plt.ylim([-20, 20])
plt.plot(x, y)
plt.plot(nx1_recombined, ny1_recombined)
plt.plot(nx2_recombined, ny2_recombined)
plt.show()
